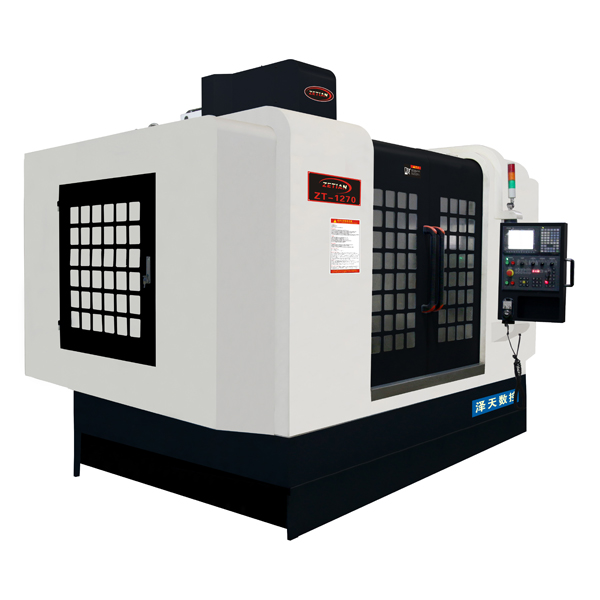

<ul id="eo2qe"></ul> <del id="eo2qe"></del> 首頁 ? 產品中心 ? 高剛性模具硬軌系列 ? ZT-1270
| 名稱及型號 | 單位 | ZT-850 | ZT-1060 | ZT-1165 | ZT-1270 | ZT-1580 | ZT-1690 |
| 工作臺工作范圍 | mm | 500*1050 | 600*1300 | 1200*600 | 700*1360 | 800*1700 | 900*1800 |
| 三軸行程（X/Y/Z） | mm | 800 / 500 / 550 | 1000 / 600 / 600 | 1100 / 650 / 600 | 1200 / 700 / 600 | 1500 / 800 / 700 | 1600 / 900 / 680 |
| 主軸中心至立柱道軌距離 | mm | 550 | 600 | 665 | 785 | 870 | 950 |
| 主軸端面至工作臺面距離 | mm | 105-655 | 180-780 | 120-720 | 150-750 | 170-870 | 160-840 |
| 工作臺T形槽 | mm | 3-18*150 | 5-18 | 5-18*100 | 5-18*152.2 | 5-22*135 | 5-22*165 |
| 主軸錐孔 | BT40 | BT40 | BT40 | BT50 | BT50 | BT50 | |
| 主軸轉速 | rpm | 50-8000 / 12000 / 15000 | 50-8000 | 50-8000 | 50-8000 | 50-8000 | 50-8000 |
| 主軸馬達 | kw | 7.5 | 11.0 | 11.0 | 11.-15.0 | 15 | 22 |
| X-Y-Z軸馬達 | kw | 3.0 | 3.0 | 3.0 | 3.0 | X.Z3.0/Y4.5 | 4.5 |
| X-Y滾珠絲桿直徑 | mm | Φ40 | Φ40 | Φ40 | Φ50 | Φ63 | Φ55 |
| Z滾珠絲桿直徑 | mm | Φ40 | Φ40 | Φ40 | Φ50 | Φ50 | Φ55 |
| X-Y-Z快速移動 | m/min | 20/20/20 | 20/20/20 | 24/24/20 | 20/20/20 | 20/20/20 | 16/16/16 |
| 切削進給率 | mm/min | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 | 1-10000 |
| 定位精度 | mm | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 | ±0.005/300 |
| 重復定位精度 | mm | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| 最大電力消耗 | kw | 15.0 | 20.0 | 25.0 | 30.0 | 35.0 | 38.0 |
| 工作臺承重 | kg | 600 | 800 | 1000 | 1000 | 1600 | 1800 |
| 機床總重（約） | T | 5.5 | 6.5 | 7.5 | 10.0 | 13.5 | 15.0 |
